台南竹溪月見橋


HWCA建築師事務所 台灣建築雜誌2021年10月 Vol.313
2067 2021-09-30
關鍵字 :  橋梁

©羅慕昕/牧童攝影

作品檔案2023

台南竹溪月見橋
HWCA建築師事務所


「曲橋望月」──台南竹溪月見橋

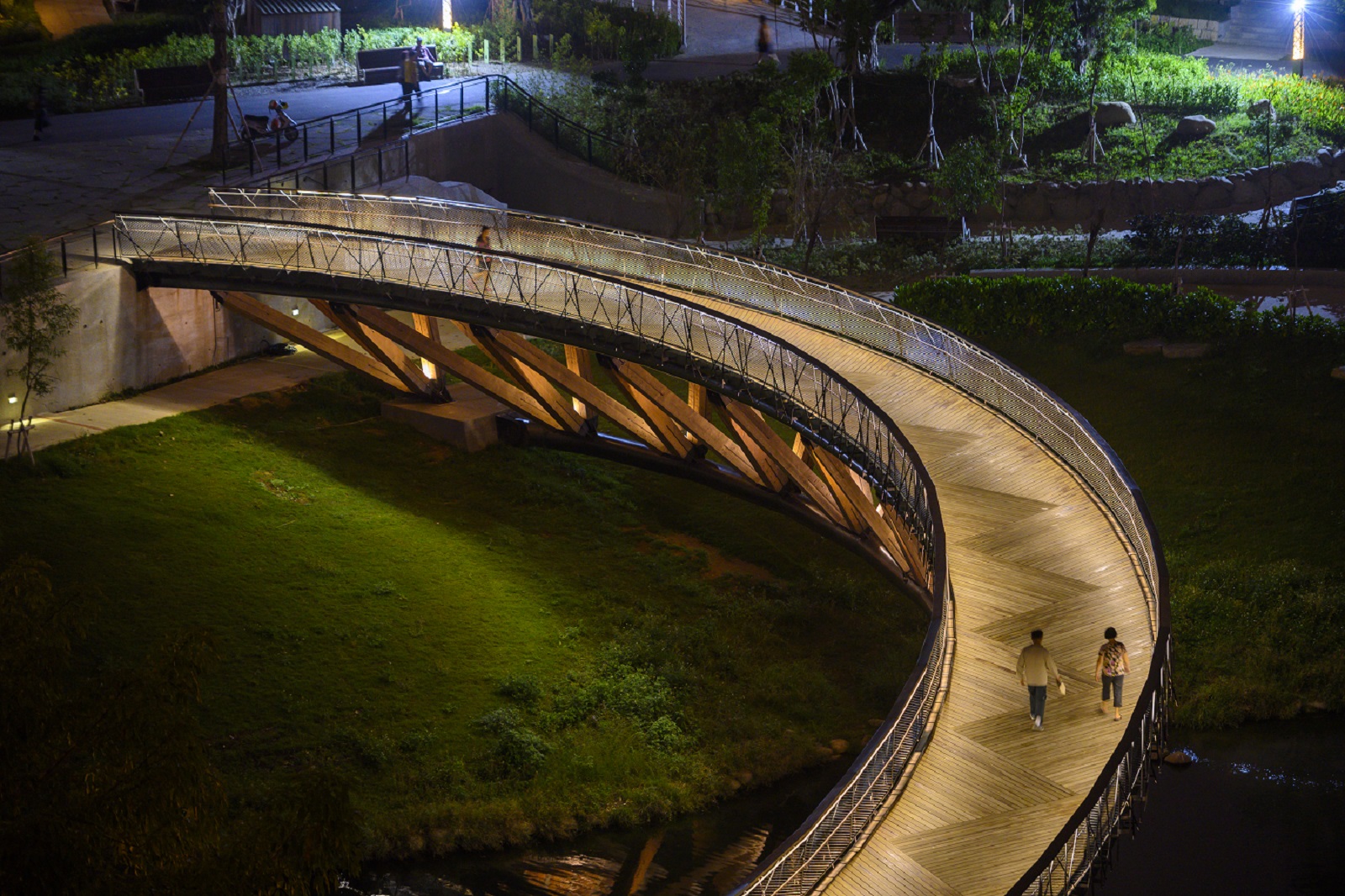

「溪上明月皎皎,溪中見月、月中見溪」,「竹溪」於日治時期又名「月見溪」,「月見橋」為竹溪流域周邊景觀改善計畫的一部份,此計畫包括竹溪污水截流、水質淨化與兩岸的景觀改造。「月見橋」位於竹溪公園中心河道拓寬處,猶如新月的「月見橋」連接水岸兩側線型綠色廊道與生活水岸,橋體的設計為鋼木集成材空間桁架混合構造,以竹的生長型態作為主要的設計概念,包括主結構的上弦結構、木空間桁架、下弦結構與不鏽鋼次結構。橋體跨距約八十米,因水道通水斷面的需求,橋下不允許落柱,加上兩岸連接點位的限制,因故在形態與力學強度的設計上,整座橋同時具有「曲」與「拱」的性質。橋上銜接的節點被扭轉,以致於每支構件在形態上的變化都不同,無論以雷射切割與 CNC 處理拼接,均適合木材的可變性及加工性。「月見橋」連接河岸兩側都市的紋理與機能,延續著台南古都木構造的傳統,曲橋上不斷變化的風景,穿透與輕量的結構設計,讓竹溪的景致更有層次。

集成材材料說明
台灣的氣候潮濕,木材含水率及防腐處理的控制是非常重要的,集成材的含水率可控制在15%以下,不容易發生製造誤差或變形而產生龜裂。而集成材的「單位重量強度」比鋼構或混凝土大,使得整體重量更輕量化。在材料上鋼構需要防火披覆或防火漆,集成材能在火災時本身的表面形成炭化層來發揮防火效果。在受熱變形上,集成材是進行100度以上的高温乾燥後膠合的木材,導熱係數是混凝土的1/11,鋼構的1/350,因故集成材是比鋼構或混凝土更不受温度變化的材料。(文:HWCA 建築師事務所)



作品資料
作品名稱:台南竹溪月見橋
業    主:台南市政府水利局
地    點:台南市南區
用    途:人行陸橋(人與腳踏車通行)

建    築
事 務 所:HWCA建築師事務所
主 持 人:張懷文
參 與 者:洪茂鳳、黃英展、林俊豪、楊欣蓉
監    造:Stantec美商傑明工程顧問(股)台灣分公司
結    構:冨田匡俊/冨田構造設計事務所
照    明:沈冠廷 /十田設計顧問有限公司
景    觀:綠波國際環境設計有限公司

施    工
建築、水電、景觀:唐億營造股份有限公司

材    料
橋體:唐松集成材、鋼構圓管(上弦、下弦)、鋁擴張網(欄杆)、南洋櫸木扶手、南洋櫸木地板

基地面積:34,000㎡
建築面積:273㎡
樓地板面積:273㎡

造    價:新台幣40,860,000 元

設計時間:2016年6月至 2018年10月
施工時間:2018年11月至2020年7月



(完整作品內容請參考台灣建築》2021年10月號,Vol.313
