五、整體浴室的設計

    1.建築使用注意事項

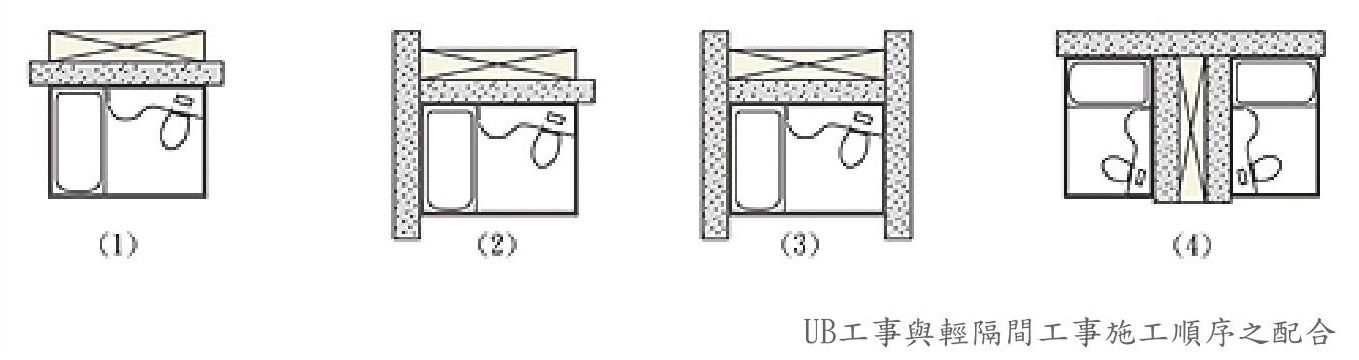

      UB工事與輕隔間工事施工順序之配合如右:
      (1)輕隔間、UB,兩者何者優先施工均可
      (2)UB 必須先行施工
      (3)UB 必須先行施工
      (4)先做管道間內輕隔間後,施工UB後再做外部輕隔間處理



    2.設計空間運用之考慮(避免以下建築主體結構之設計)
      (1)避免樑下之浴室位置,如有需注意高度以免到時切角方能安裝,增加製作組裝之作業。
      (2)下樑上方如設有排水管線位置時,在貫穿樓板型排水式均無法施工作業。
      (3)天花板維修口設計,應避開樑或阻礙物,以免影響日後維修之不便。
      (4)壁板組裝距離(以壁板背面到結構面)
               a.3cm:該壁板無任何管路組裝空間
               b.6cm:該壁板面有冷熱進水管組裝空間
               c.9cm:該壁板面有面盆排水組裝空間
               d.12cm:該壁板面有壁排馬桶組裝空間
      (5)門檻高度
               a.降板貫穿最低0cm, 最高15cm(SL到門檻上緣)
               b.架高最低15cm,最高可依客戶需求設計

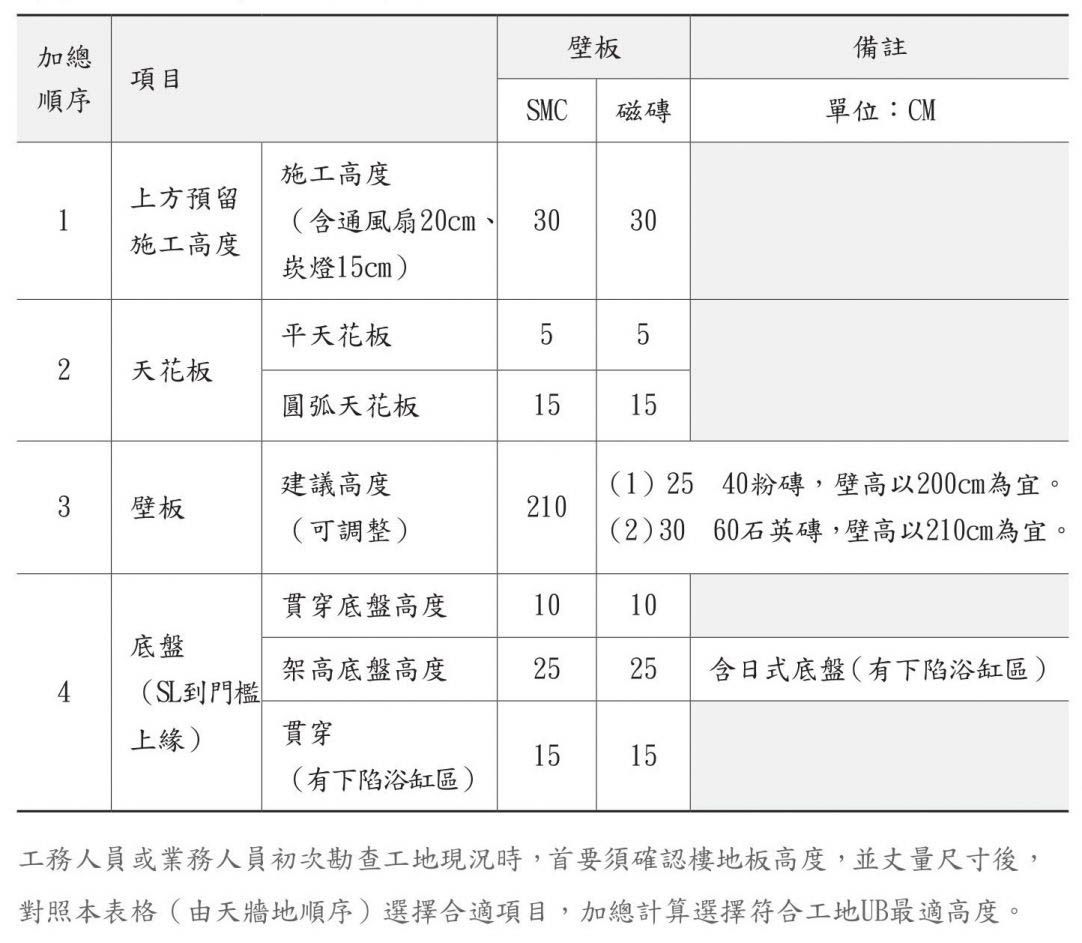

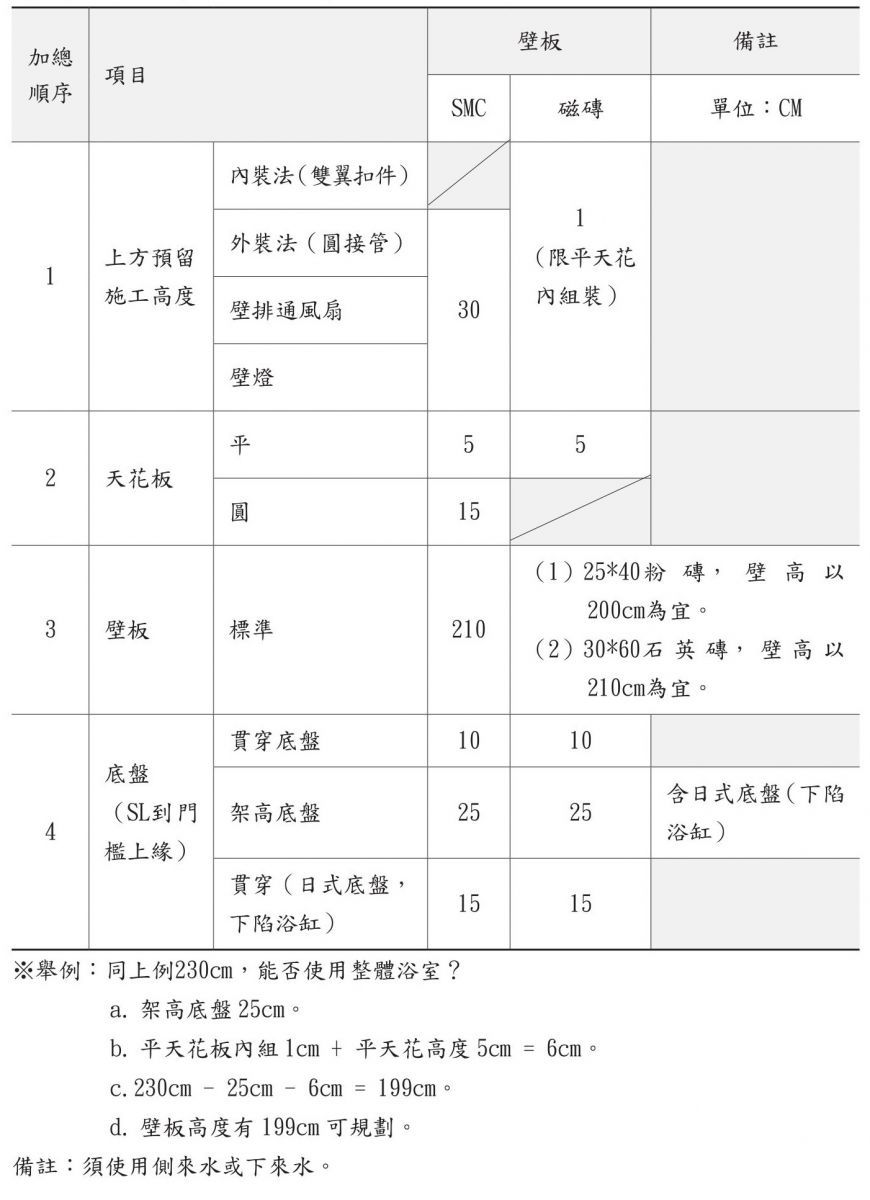

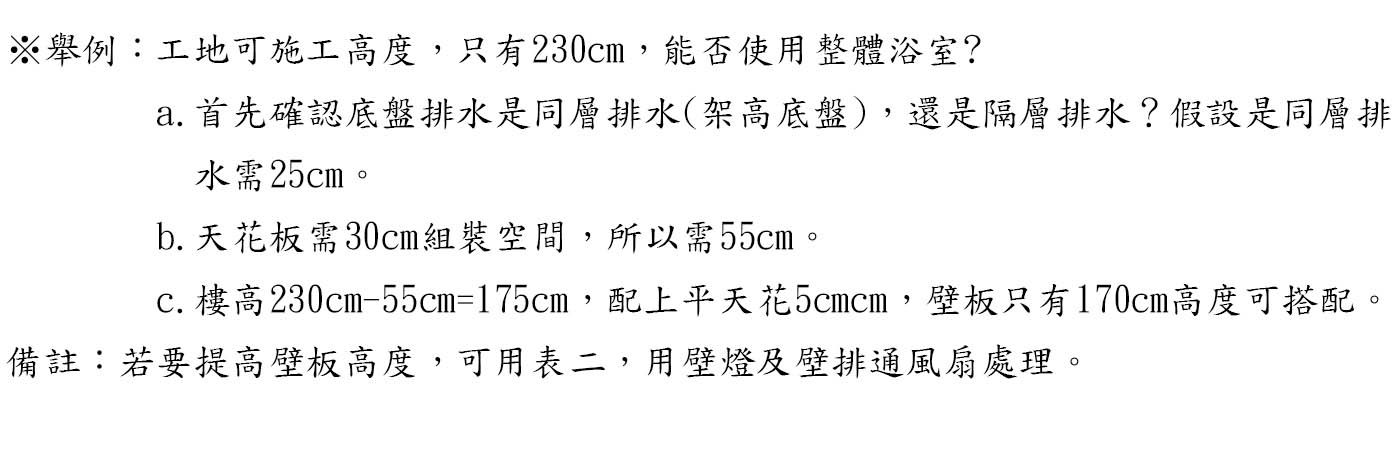

    3.整體浴室施工高度計算
      (1)整體浴室標準施工高度計算


(2)整體浴室最低施工高度計算

    4.供水水壓要求
         採用附有蓮蓬頭開關之整體浴室,供水壓和熱水壓必須都要在0.5 ~ 5kgf/cm²之間,
         如果使用瞬間熱水器供應熱水時,必須考慮配管所經管線壓力損失,實際配管要立刻確認。

    5.配管管線點檢口
         整體浴室設施的配管和本管連接部位,要在可以點檢口的位置,必須是建築主體可設置之場所

    6.特殊地區之使用(溫泉)注意
         溫泉地帶因水質關係,內含硫磺化學成分,對於五金銅器會產生不良變化後果,
         設計時,也應考慮現實狀況作適當的調整。

    7.關於電器配線(內線規定)按法規處理
         a.浴室內不可裝設電器配線
         b.浴室內如裝設電器配線時,其配線迴路必須裝設有高速感應度型之漏電切斷器
   (定額感度電流15A以下)及絕緣變壓器(定額容量3KVA以下)上列屬除外工程
         c.遵循使用地區之法規規定

    8.高程規劃
      (1)(1)無障礙空間設計,建議預降樓板10公分(隔層排水),並採用平底盤設計。

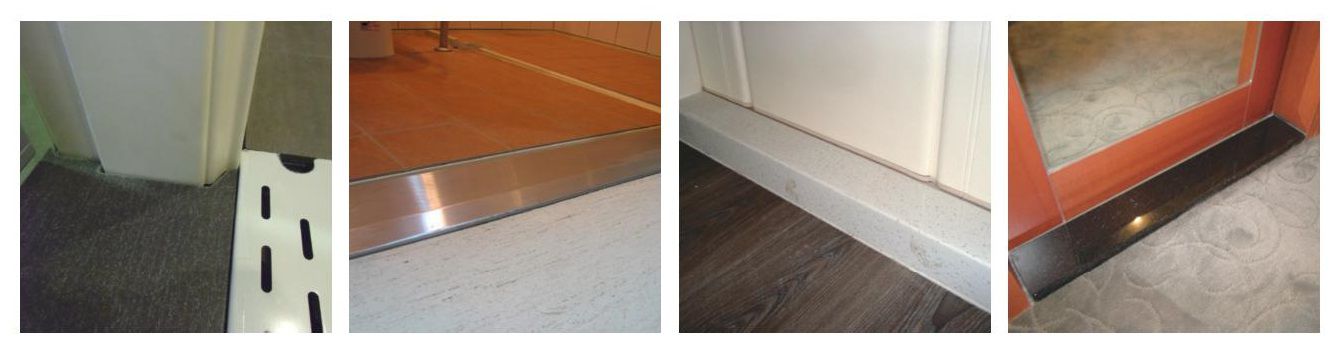

      (2)可搭配石材、人造石、磁磚、不鏽鋼…等各材質門檻規劃。

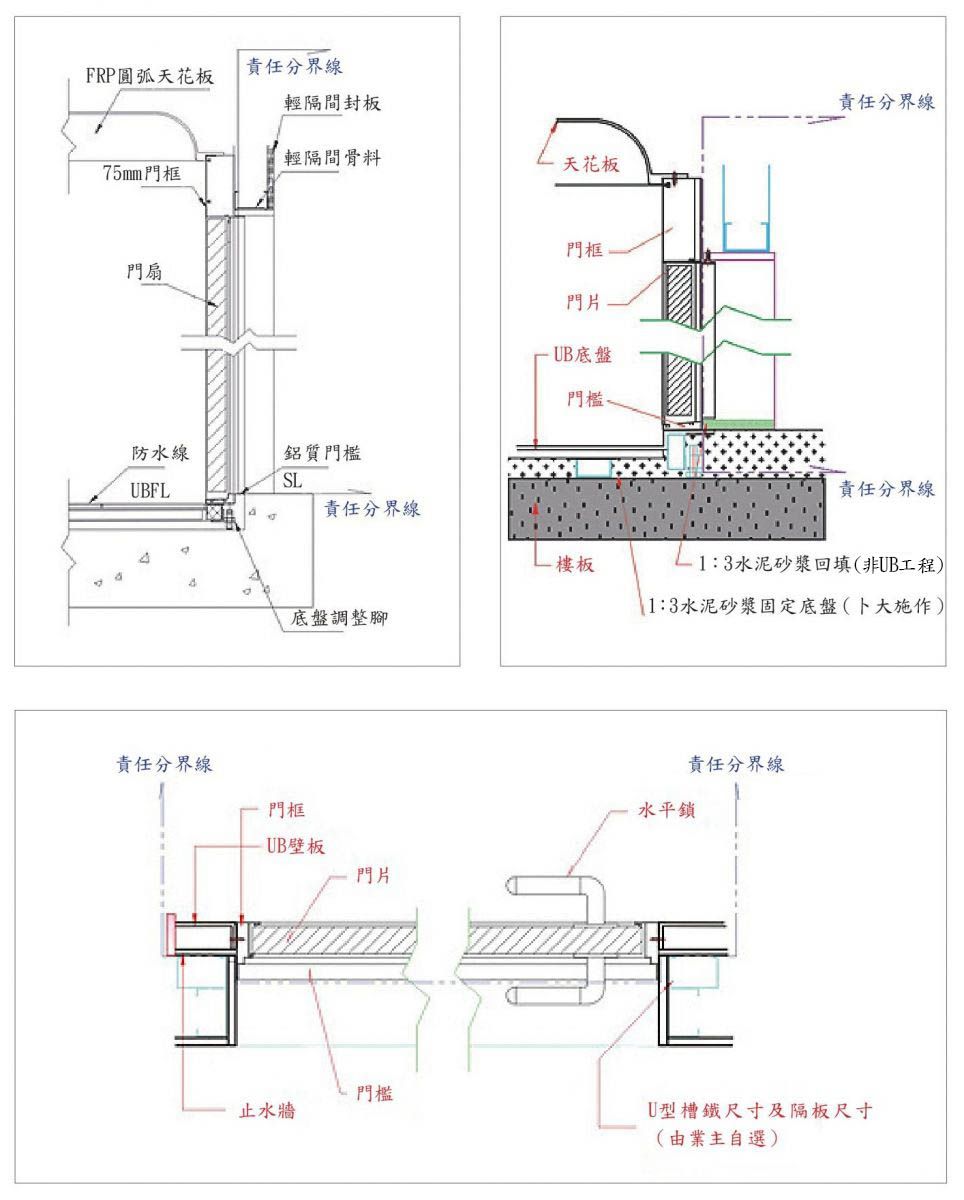

上左:預降式工法/上右:門框縱斷面詳圖/下:門框橫斷面詳圖


完成實景

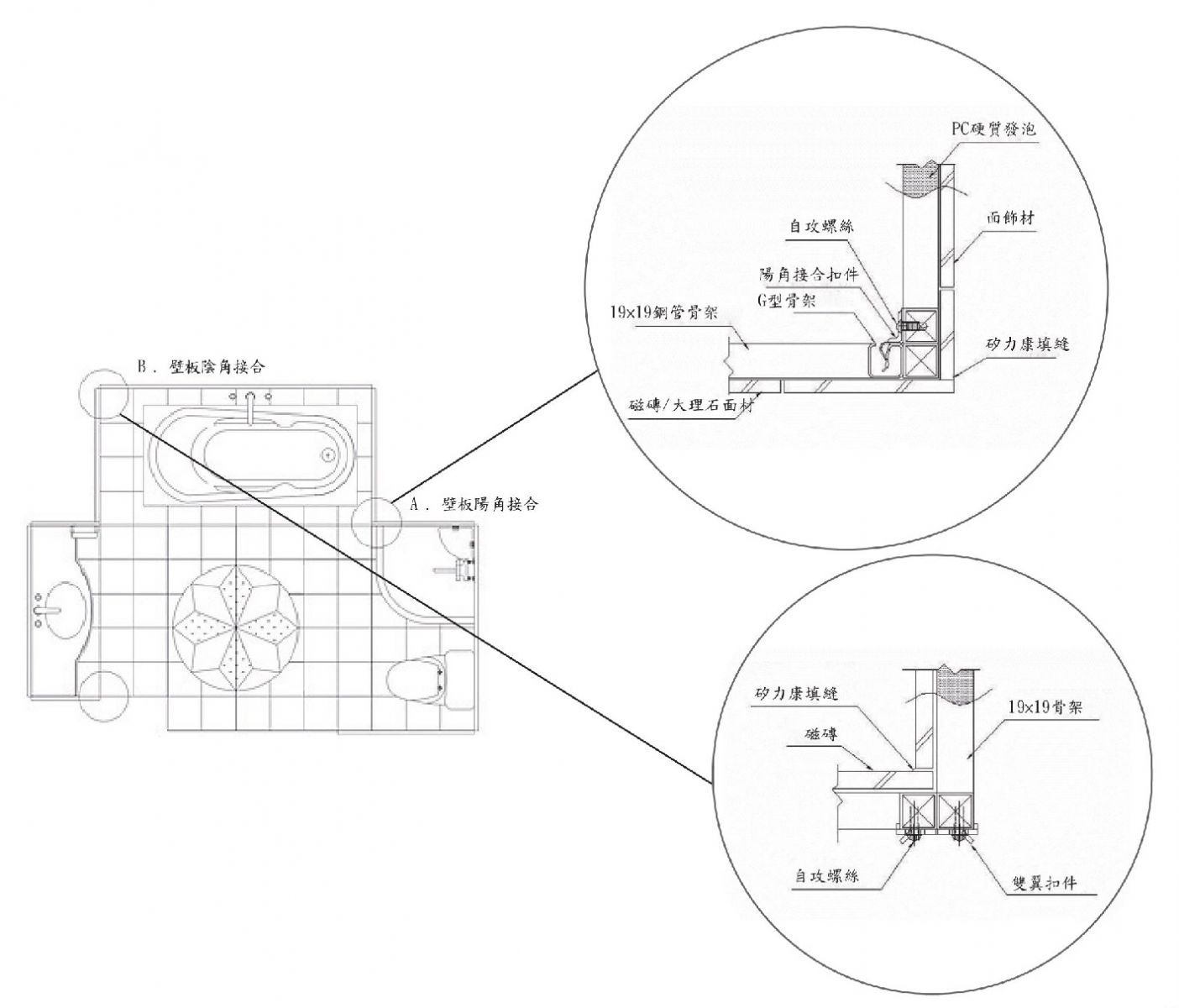

9.系統壁板

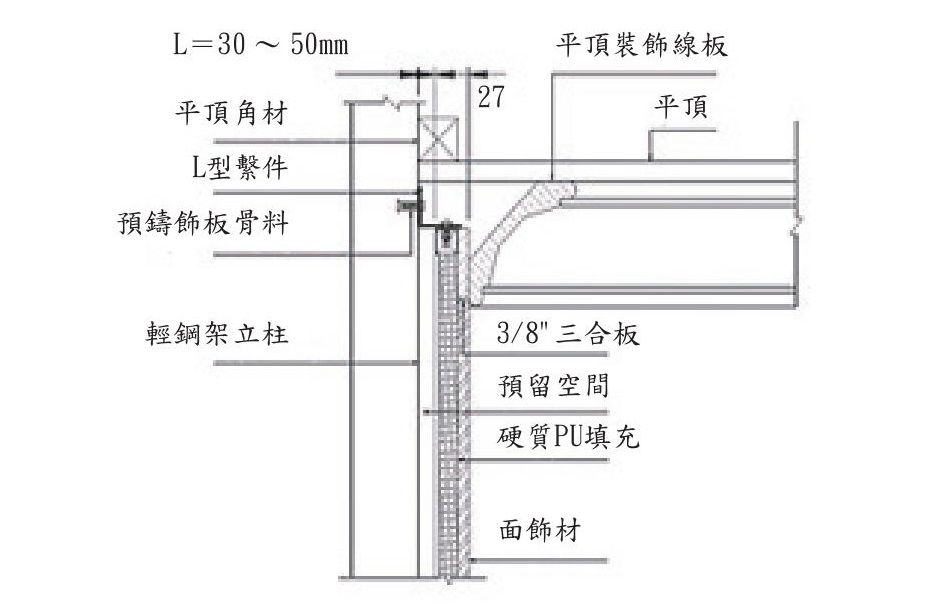

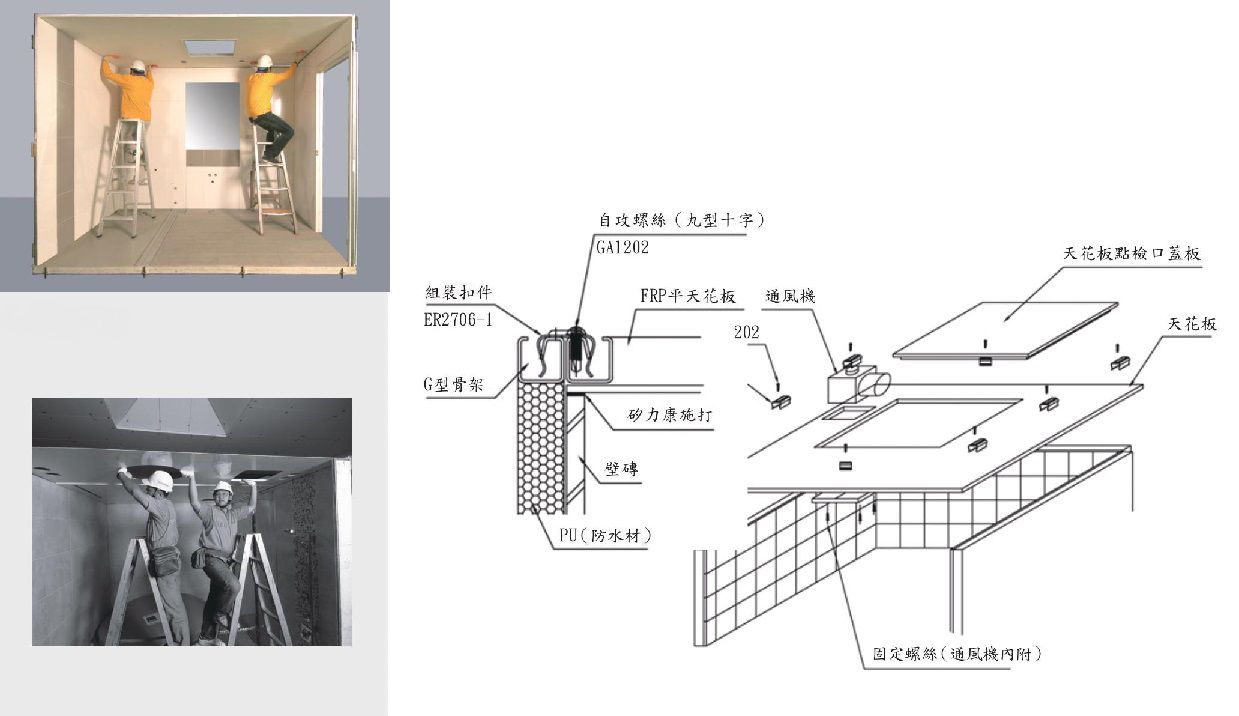

壁板與天花板接合圖

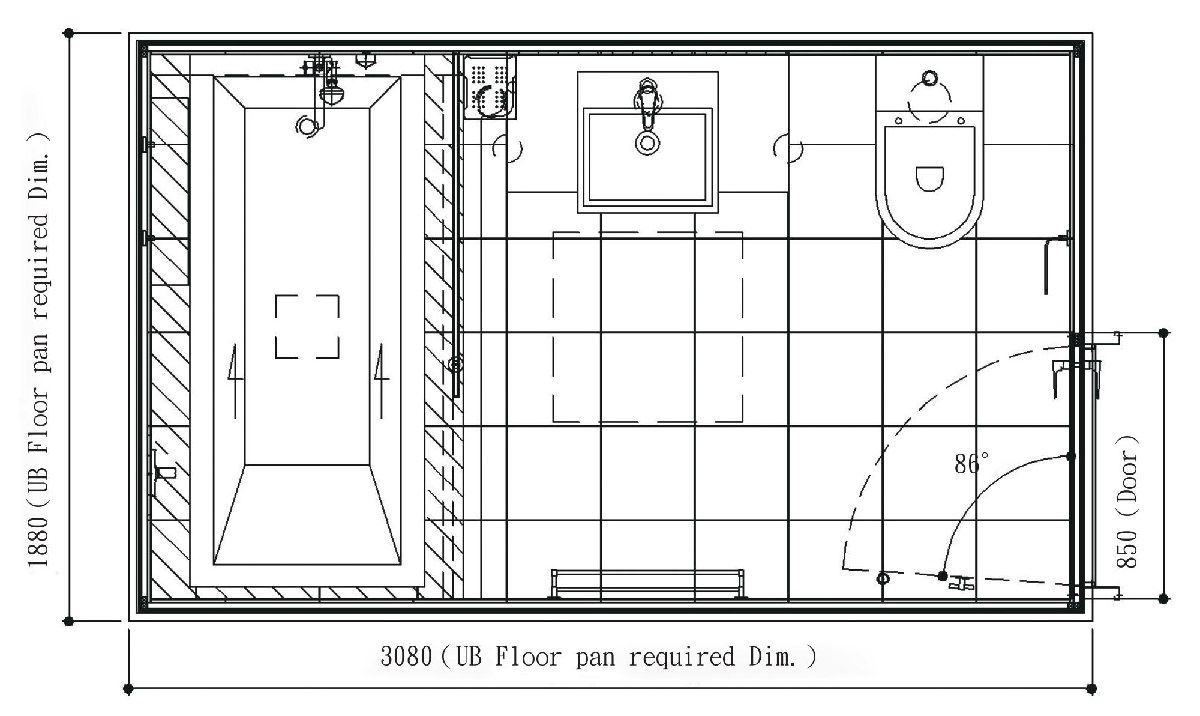

平面圖(可點擊看大圖)

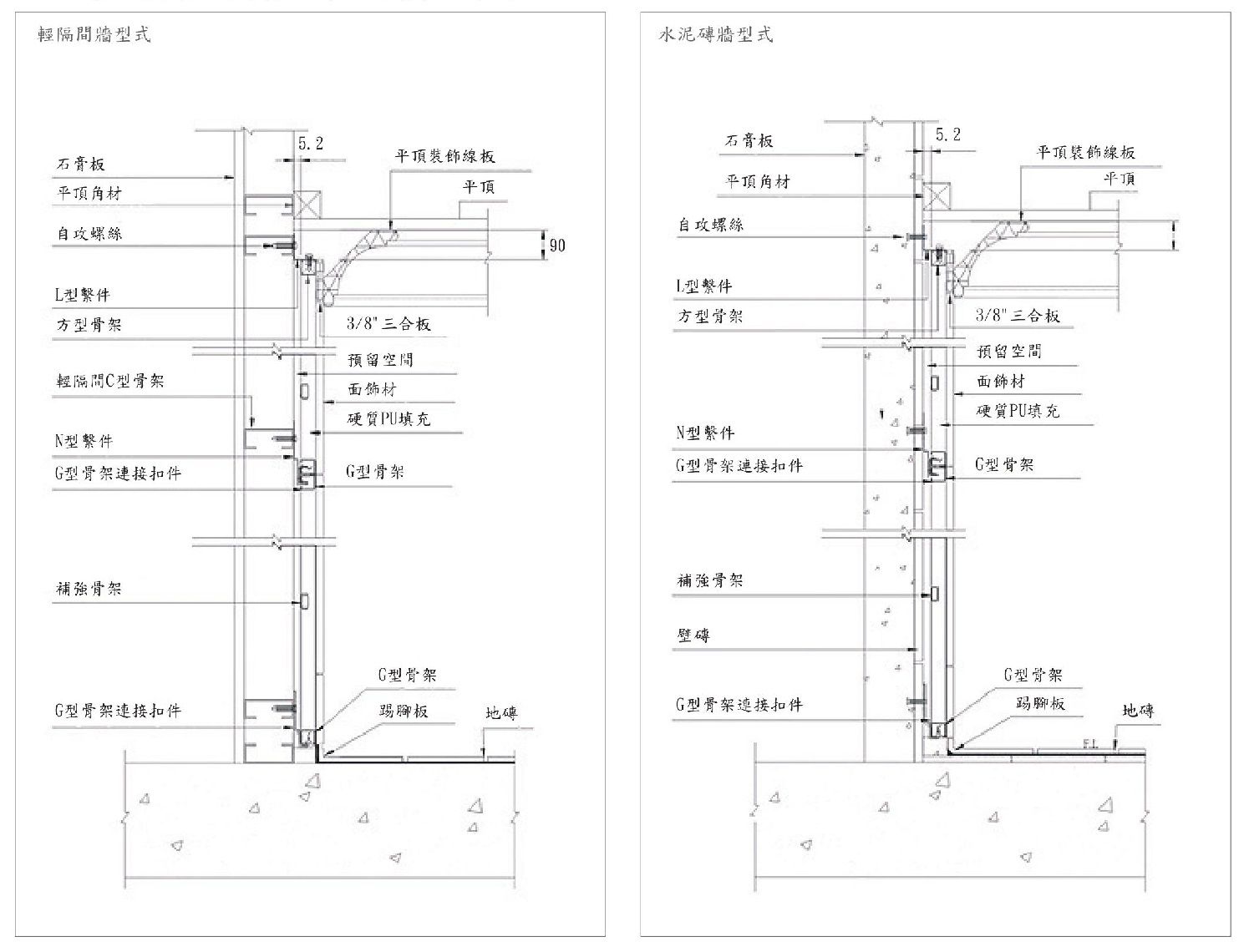

10.整體浴室與輕隔間牆 / 水泥磚牆搭配形式

(可點擊看大圖)

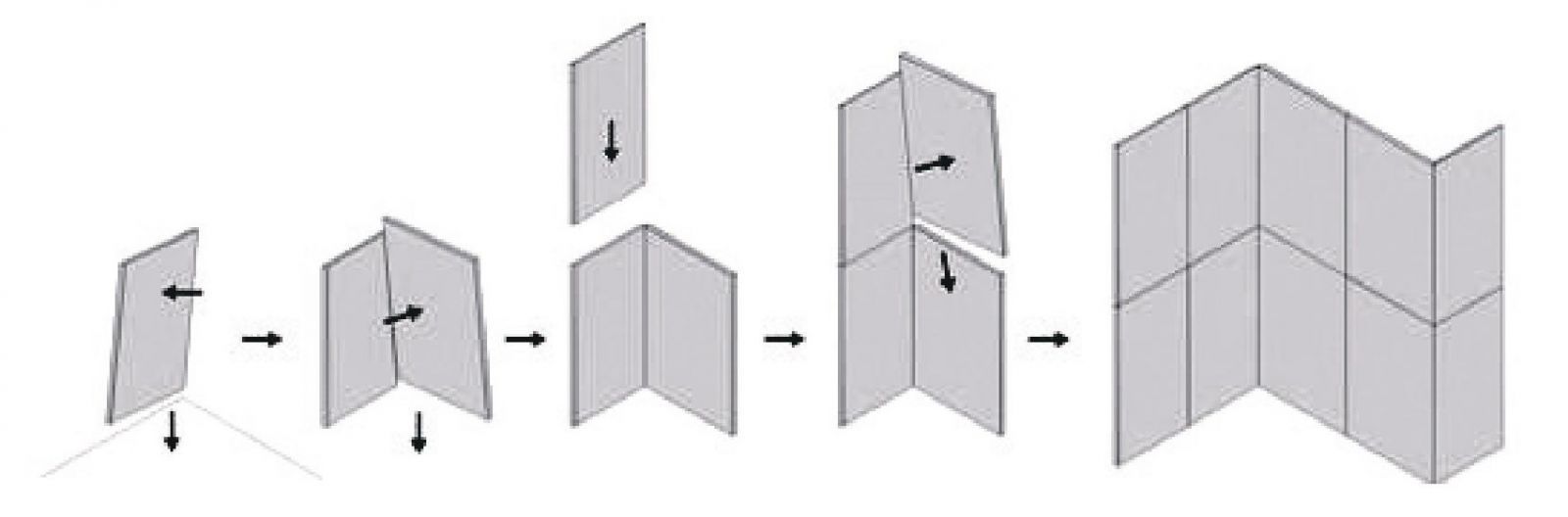

11.壁板組裝順序

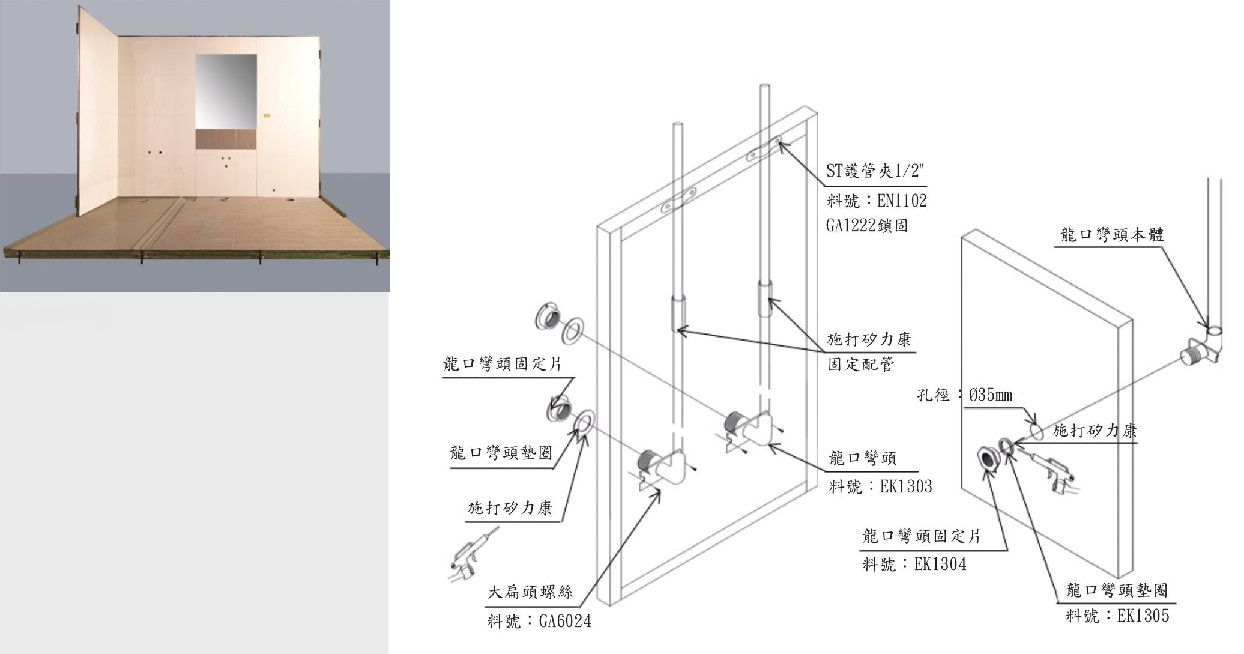

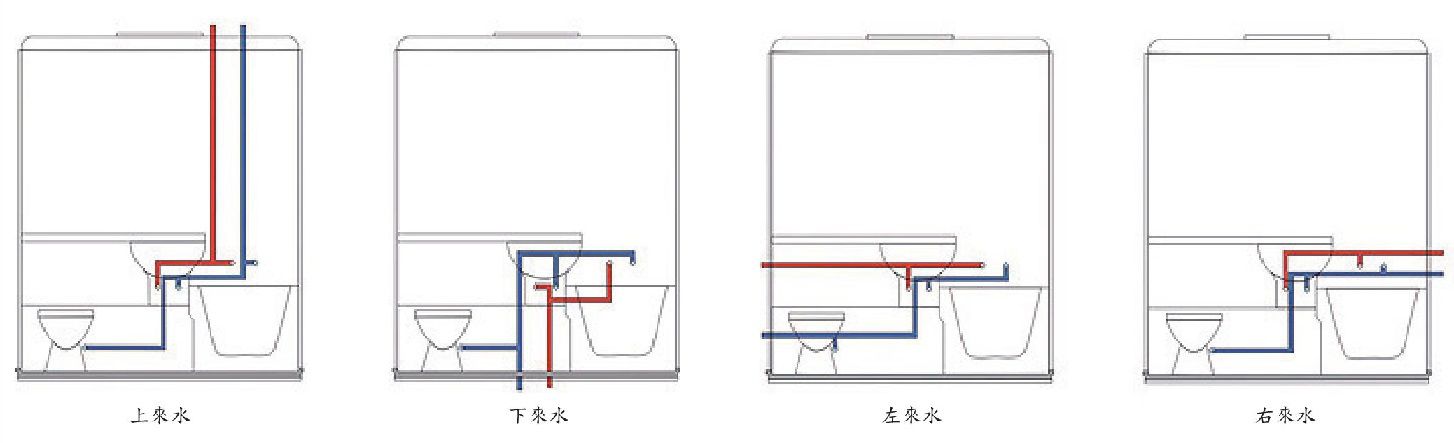

12.冷熱水管方向(可依工地需求調整)

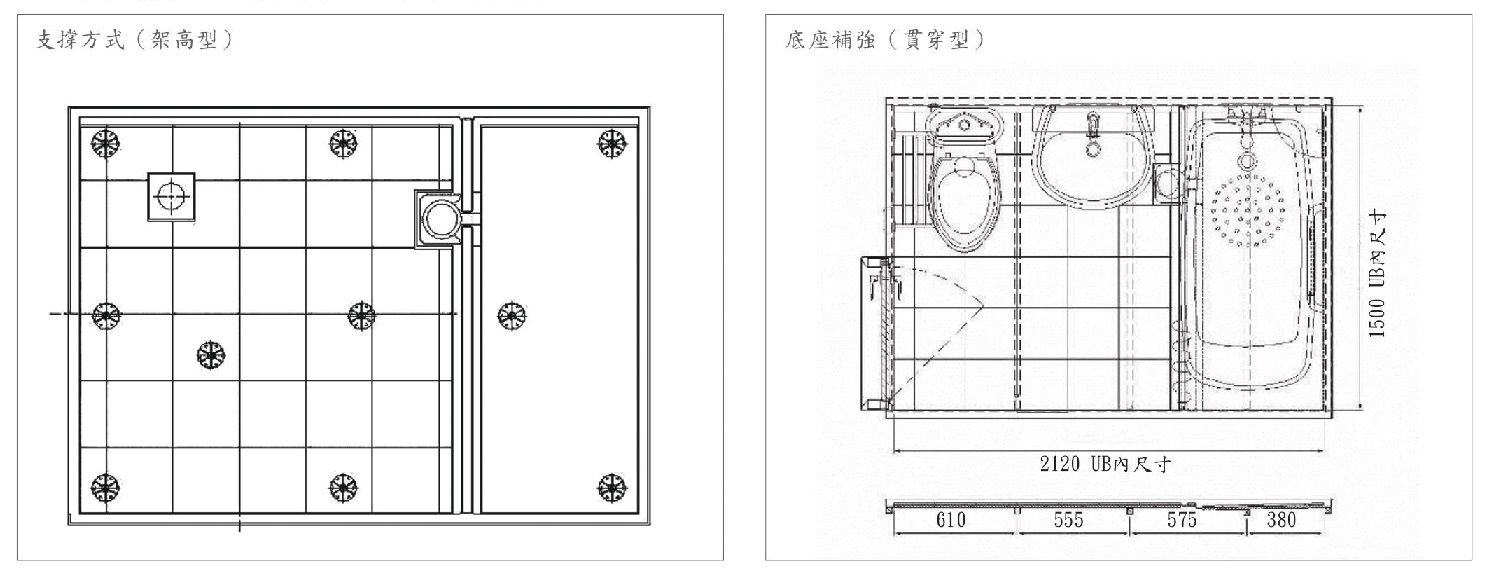

13.底座補強(可依動線及配件重量調整)

(可點擊看大圖)


14.樓地板固定結合方式(架高型)

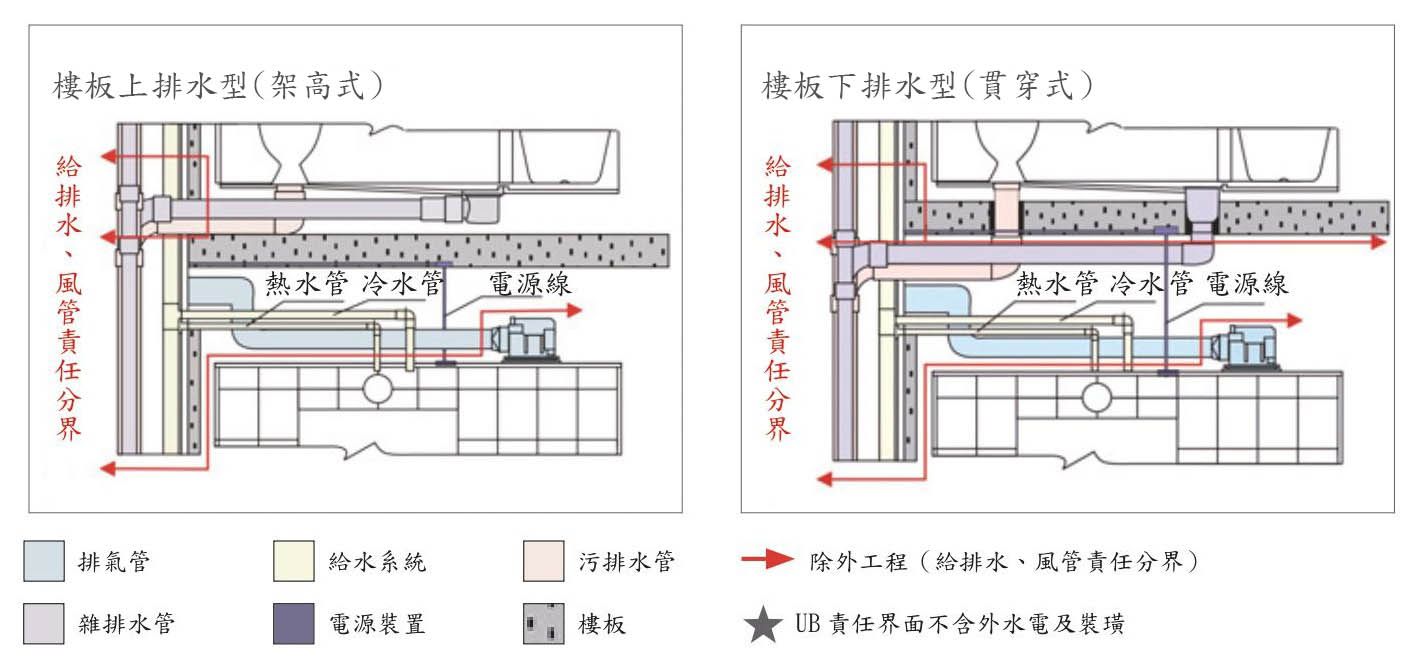

15.樓板排水施工
  (1)UB 責任界面
         a.給水責任分界點:
            UB天花板以上 100mm;1/2"(4分)接頭由整體衛浴廠商預留;
            銜接處由水電商施工,給水閥非整體衛浴廠商之工事。
         b.配電責任分界點:
            電線由整體衛浴廠商預留至UB電源接頭起,一次側(UB壁體外)銜接由水電商施工,
            二次側(UB內部)電源線由整體衛浴廠商預留,但是施工及開關盒由水電商負責。
         c.排風扇:
            通風扇出口處起通風管及銜接由水電商施工。
         d.排水責任分界點:
            平口,整體衛浴廠商預留至UB外部,銜接處由水電商施工。

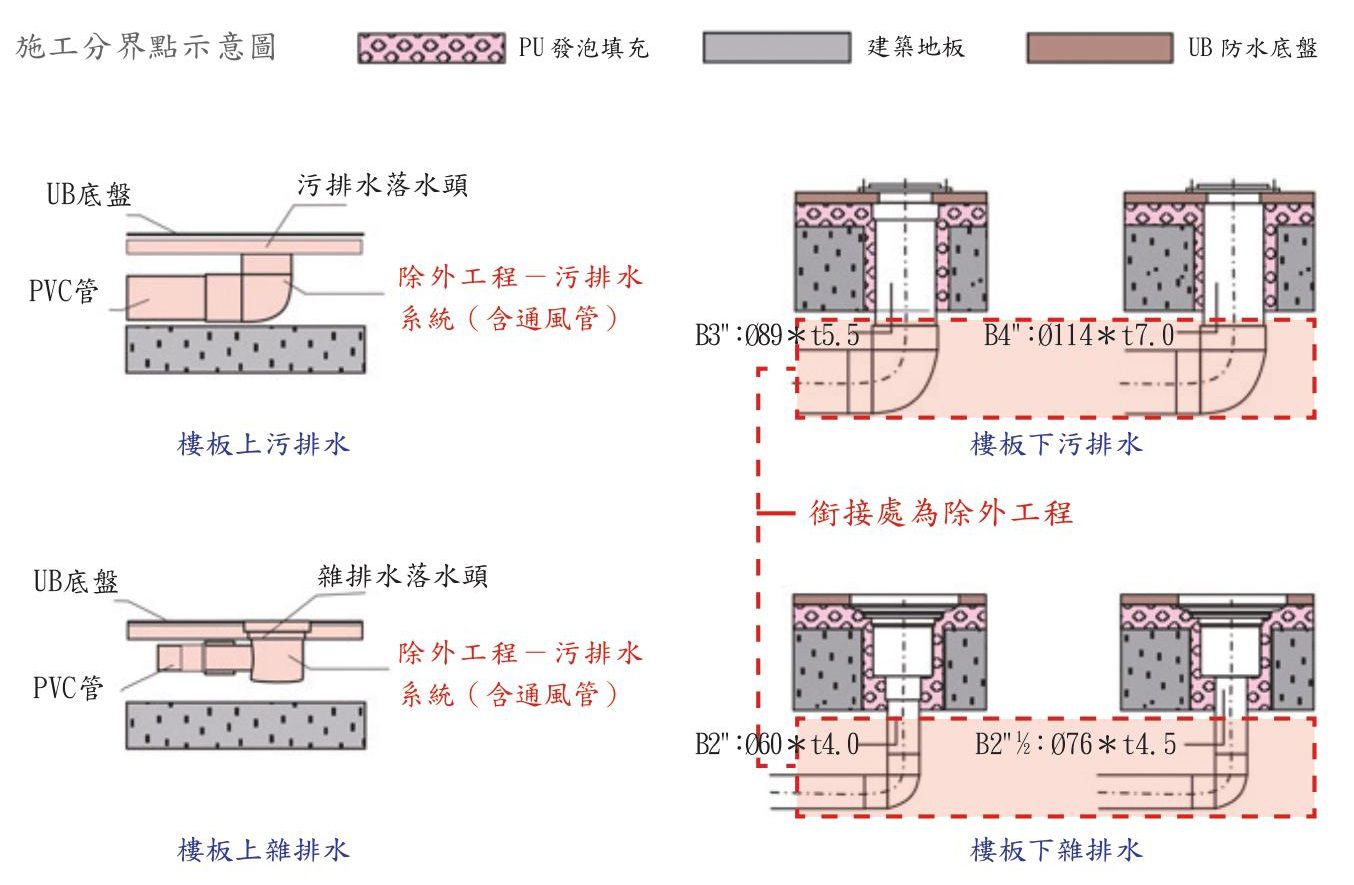

(2)施工分界點界面規格


六、結構組裝流程介紹

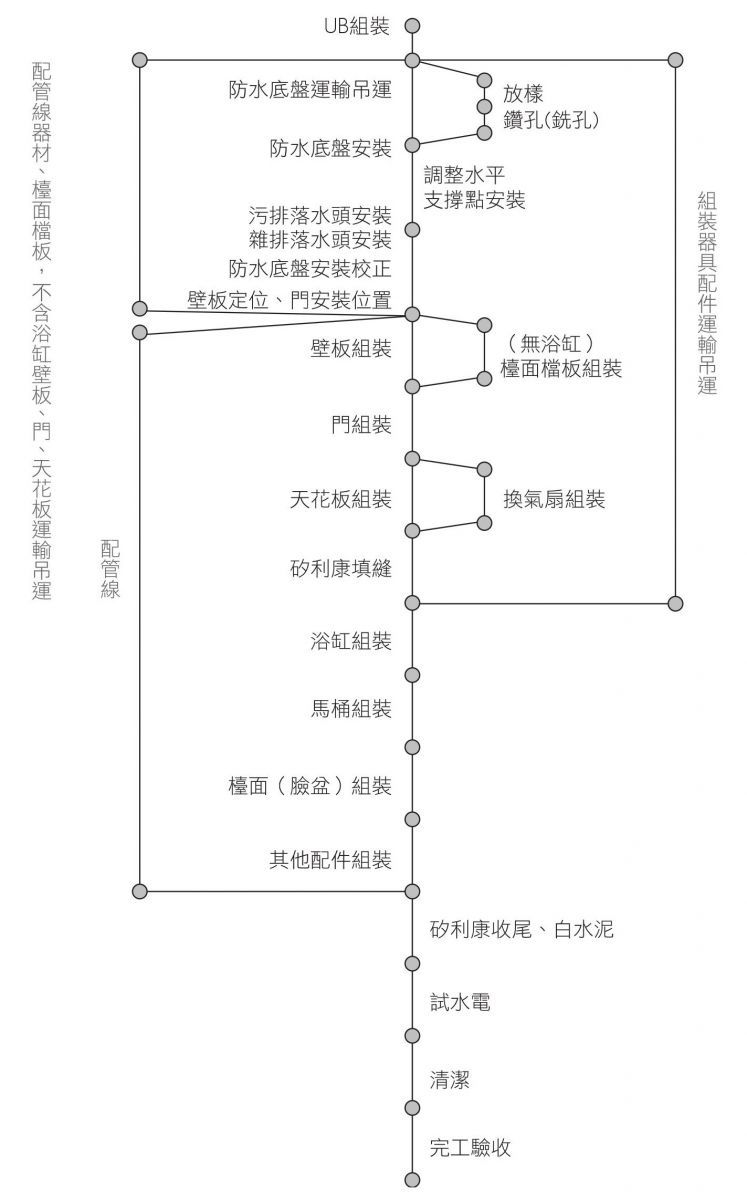

1.組裝流程


2.組裝步驟

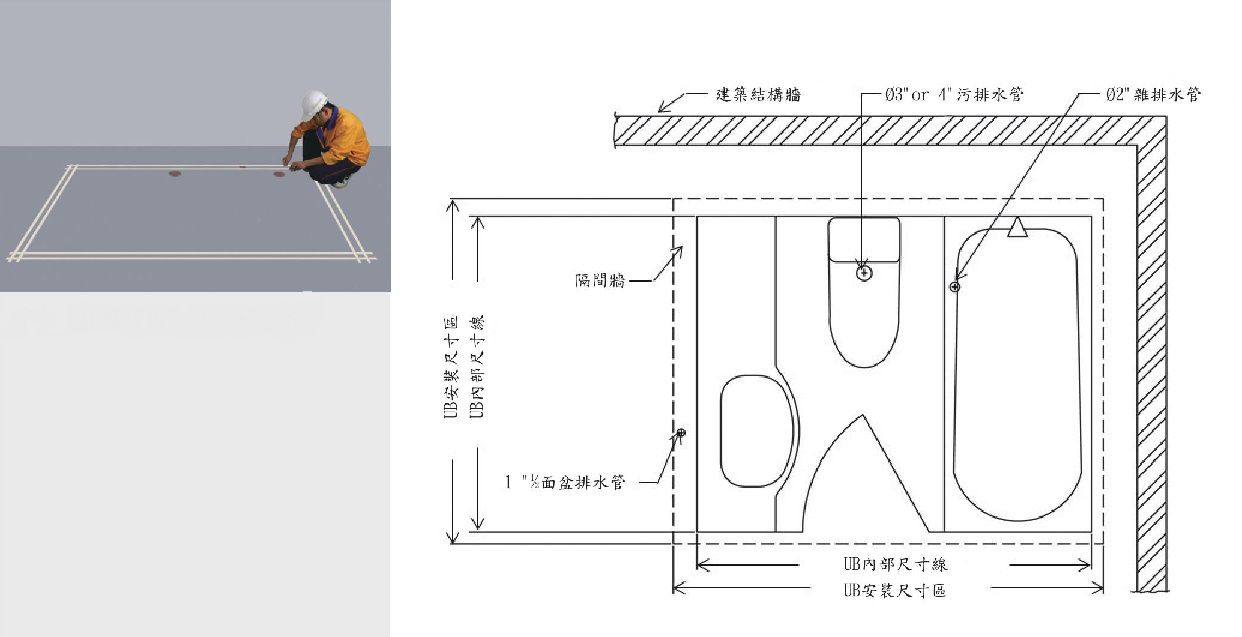

確認整體浴室尺寸圖

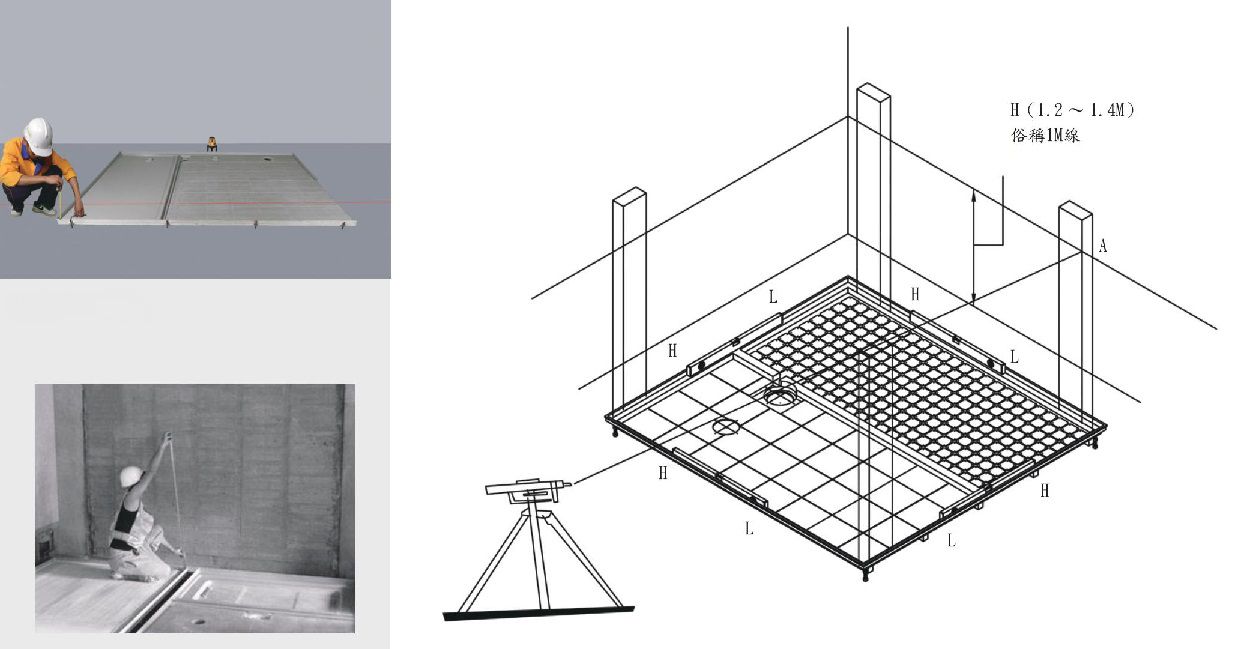

確定放樣樓層板、各管徑位置

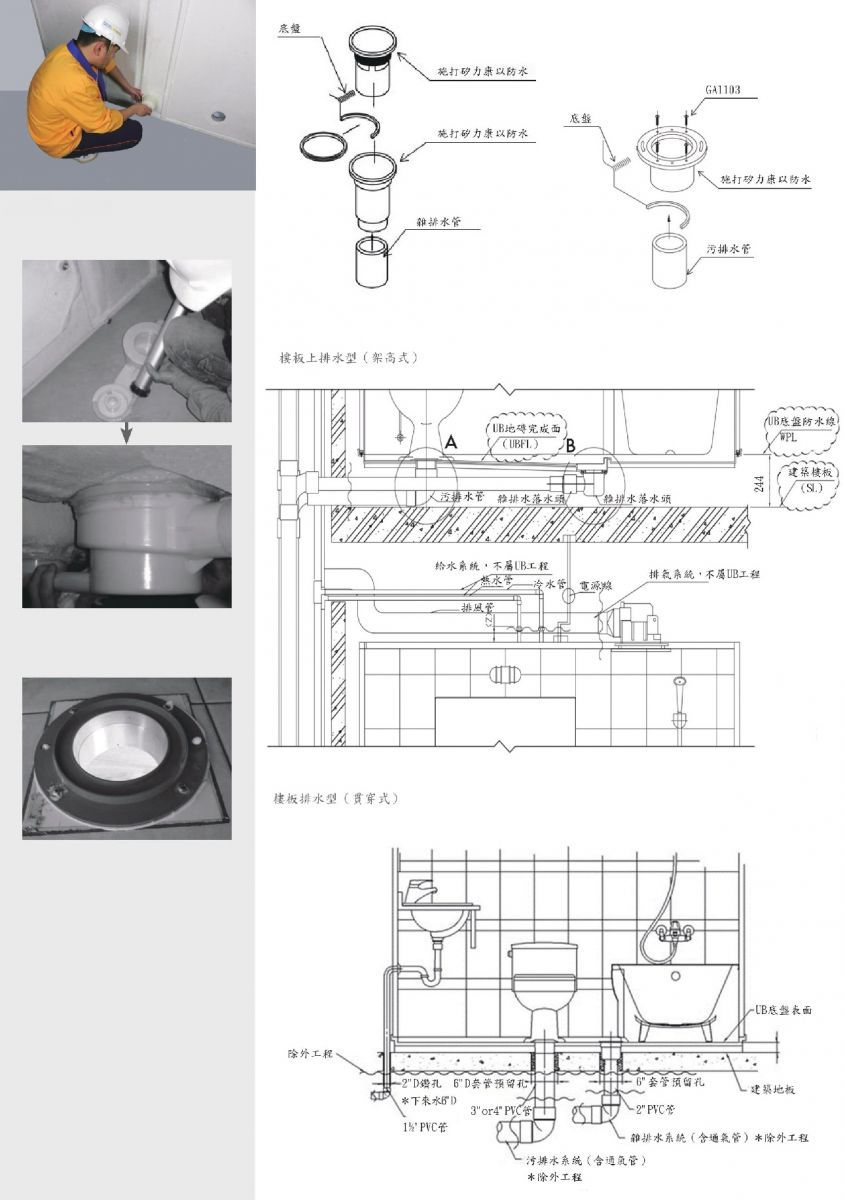

底盤安裝落水頭(可點擊看大圖)



底盤安裝校正



安裝壁板



安裝天花板






(本文刊登於《建築技術資訊》創刊號)
