台北市南港區中南段公共住宅新建工程
王銘顯建築師事務所 台灣建築雜誌2017年3月 Vol.258
作品檔案1516
台北市南港區中南段公共住宅新建工程
王銘顯建築師事務所
圖片提供:王銘顯建築師事務所
現今的集合住宅,多為鋼筋混凝土(以下簡稱RC)的量體,不僅在建造過程中產生大量的二氧化碳,對於日曬蓄熱所造成的室內不舒適感亦難以解決,因此本案使用「縱橫多層次實木結構積材」(CROSS-LAMINATED TIMBER,以下簡稱CLT)為立面主要建材。
CLT是使用縱橫多層次實木結構積材相互堆疊後,於高壓力下冷膠合製成的大型尺寸原木實心交疊木積材。大約於1990年代於歐洲研發出來,目前最高已經在建造十八層的住宅大樓,研究數據顯示RC建造每噸產生一百九十五公斤的二氧化碳,相反的CLT每立方公尺可固定一千公斤的二氧化碳。因此本案外牆使用CLT會比使用RC減少一千五百五十噸之二氧化碳排放量,自重也減少了25%。因CLT為高斷熱及保溫性能高之建材,室內溫度夏季較RC低四度,冬季則高四度。CLT之施工方式為預製運至現場組裝,可大幅減低工時,並且已在台灣獲防火認證。

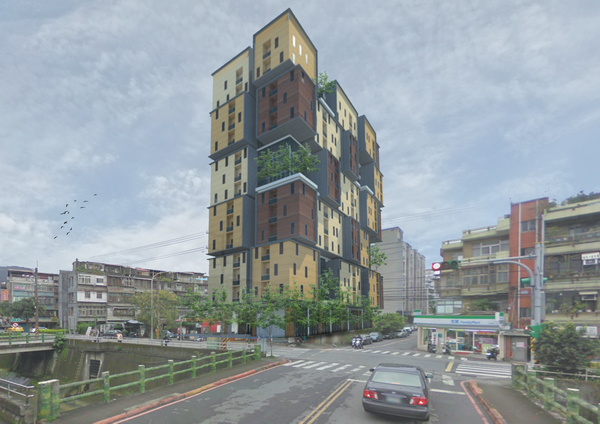

本案的設計概念為將多種不同大小之CLT盒子,崁入主要的RC結構量體,並運用拉伸、進退等手法,製造凹凸錯落的空間,並在此空間種植植栽,創造垂直綠化的視覺享受。立面利用直向開窗,呈現多孔性的樣貌,讓建築外觀產生具有識別性的特色。室內走廊則捨棄以往單調的走廊,設計如同街道般的形式,並留設藝廊等公共空間,增加趣味性的同時,也提升採光通風的空間品質。室內房型分為一房型、二房型及三房型,室內隔間及地坪均為CLT,於入口玄關處抬高一階區別內與外,木質的牆面及地坪使空間呈現溫暖的感覺。
CLT之特色為夏季時能讓室內溫度降低,冬季能保持室內溫度,且具有良好的隔音效果,可為住宅提供良好的生活品質。加上本案之設計手法及使用CLT建材,藉以可打破台灣目前集合住宅之框架,提供一個具有「建築美觀」、「節能減碳」及「環境友善」的公共住宅。
除了房型及崗石華廈之外的公共住宅議題
台灣的住宅受到市場經濟的影響,造成不斷偏向豪宅化,住宅價格也節節攀升的現象。產生大量且封閉的石材裝飾,與時代脫節的新古典式立面,及具排外性的景觀庭園為主流的集合住宅。與此同時,本應作為引導社會議題、創造社會多元價值與設計新觀念新標準的公共住宅,也因為缺乏公部門積極有效投入的結果,讓走向豪宅化的台灣住宅市場,日益加深加大有屋階級與無殼族之間的貧富差距,但在建築設計的觀念上,過度的市場導向,本質上與二十年前相較差距甚微,做為數量最龐大的建築類型而言,至為可惜。
近幾年來,政府推出「只租不賣」的公共住宅,以低於市價的價格出租,供無力購屋者如年輕人、弱勢族群居住。相對於金錢導向的民間開發案,公共住宅有更多的機會打破現有集合住宅的框架,專注於居住品質的提升,為將來的住宅作出良好的模範。雖然在最近執行出來的幾個大型公共住宅案中,仍未看見突破且具有前瞻性的案例,但首先排除市場經濟影響的潛規格與短視,將是台灣住宅設計有所突破的重要一步。
目前為止的公共住宅討論中,仍然遷就於房型、配置等基本建築設計原則,尚未就新材料、新技術,以及建築生命周期或節能耗能上有任何討論。因此,著眼於南港區擁有大範圍保護區及綠地,在此提案立面由CLT新建的公共住宅,可提供良好的生活環境,更具有示範性及指標性的意義。

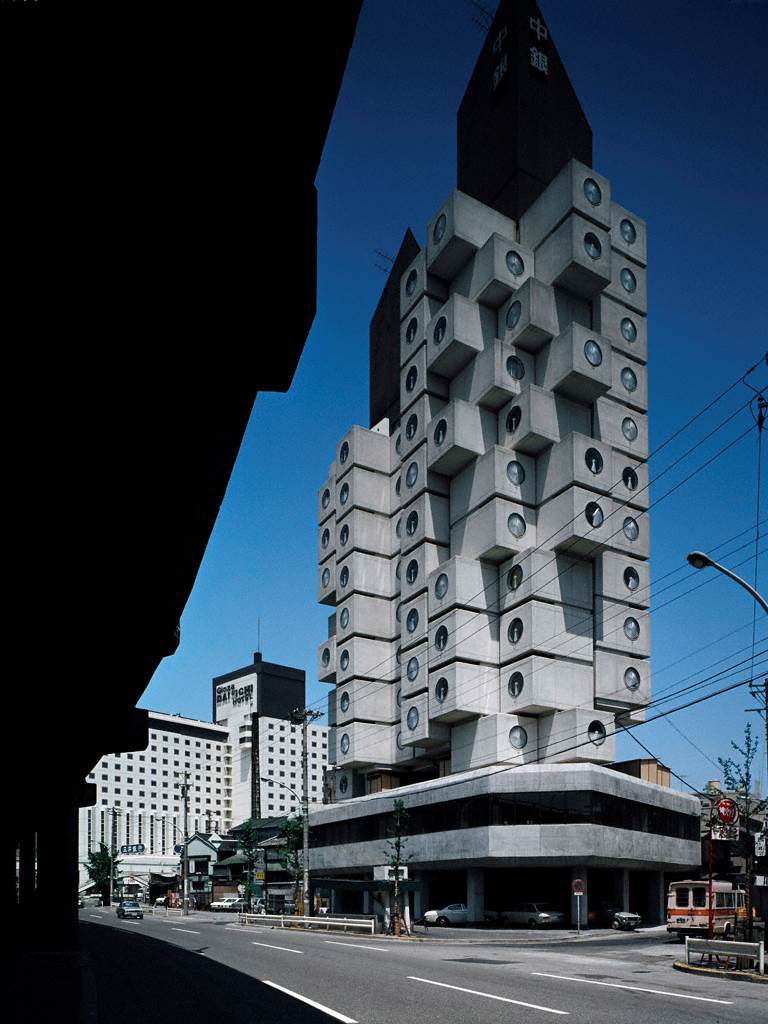

上個世紀,日本代謝派大師黑川紀章先生,曾經以中銀膠囊大樓打破了垂直大樓的水平樓板,創造蟲巢般的可變性與代謝建築美學(圖1)。本案除了以CLT預製單元插入RC垂直結構的手法之外,也著眼於材料的適材適所,藉由占75%面積的RC內層的提供結構強度對應台灣的抗震要求,再以占25%面積的CLT外層提高外牆隔熱性與整體建築的輕質化,隔絕日曬與外氣的溫度挑戰。讓此一可變性及代謝美學與結構、材料力學、物環結合,具備更深一層的功用與意義。
新世紀材料的大轉換期與遠景
混凝土的工業化製品大約出現在兩百年前,一直到一百五十年前成為普遍的RC建築技術,而其美學的成熟發展,也不過八九十年的歷史;玻璃及鋼鐵同樣大約在一百五十年前成為大量生產的建築建材,而在二十世紀末的建築史上大放異彩。
木材的使用雖然超過千年以上,卻在工業化與高層化的過程中,為上述的礦業原料製品所超越,一直到近三十年,這些礦業原料所製成的建材,伴隨著生產時大量二氧化碳等溫室氣體的發散,影響了全球性的氣候,也讓建築界再度著眼於木材這唯一可固定二氧化碳的建材,經過長久的開發CLT已成為二十一世紀最具潛力的新時代建材。
在不遠的未來,每位建築師也需要具備計算建築物重量與固碳量的能力,從視而不見、裝做不知道的孤高設計者,進一步在國家尺度的碳排量控制上轉為正面主動的角色,更加極積地採用木質系材料來做設計。
此刻我們正處於百年一遇的材料大轉換時期,積層木材不管是膠合梁GLULAM或是CLT,由於其質量輕巧(同樣坪數的建築重量是RC的1/6、鋼構的1/2)強度大(單位質量的強度均大於RC及鋼構),RC與鋼構混合積層木材的建築具有更多的可能性,其設計方法與美學,極待我們這一建築世代的開發與定義!(文:王銘顯建築師事務所)
作品資料
作品名稱:台北市南港區中南段公共住宅新建工程
地 點:台北市南港區中南段
用 途:公共住宅
建 築
事 務 所:王銘顯建築師事務所
主 持 人:王銘顯
參 與 者:蔡治隆、黃琮斌、李瑾如
監 造:築遠工程顧問有限公司
水 電:寶翔工程顧問有限公司
空 調:建信空調技師事務所
照 明:京鷹國際照明工程有限公司
景 觀:太研規劃設計顧問有限公司
顧 問:姜樂靜建築師
材 料
外 牆:CLT(CROSS LAMINATED TIMBER:縱橫多層次實木結構積材)
基地面積:約2,231㎡
建築面積:約865.56㎡
樓地板面積:約6,391.67㎡
層 數:地上十五層
(完整作品內容請參考《台灣建築》2017年3月號,Vol.258)
